引言

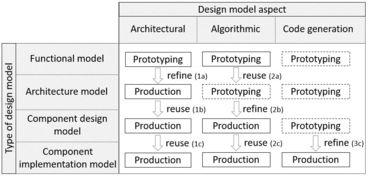

在當今的嵌入式系統開發領域，MATLAB和Simulink已成為強大的工具鏈，尤其適用于控制系統、信號處理、通信和圖像處理等復雜算法的實現。它們通過模型化設計（Model-Based Design， MBD）方法，將算法設計、仿真驗證、代碼生成和硬件測試無縫集成，極大地提高了開發效率、減少了錯誤，并確保了從設計到實現的一致性。本文將系統性地闡述使用MATLAB和Simulink進行嵌入式軟件開發的詳細步驟與核心內容。

第一步：需求分析與算法設計

這是整個開發流程的基石。開發者首先需要明確系統的功能需求、性能指標（如實時性、精度、功耗）以及硬件約束。

• 在MATLAB中實現：利用MATLAB強大的數學計算和腳本能力，進行算法的初步探索、原型開發和概念驗證。開發者可以編寫.m腳本或函數，快速測試不同的算法方案，并進行數據分析和可視化，以評估算法性能。例如，設計一個數字濾波器，可以先在MATLAB中計算其系數并分析頻率響應。
• 關鍵產出：清晰的算法描述、數學公式、仿真數據和初步的性能評估報告。

第二步：系統建模與仿真（Simulink核心階段）

此階段將上一步設計的算法轉化為圖形化模型，并進行閉環系統仿真。

• 搭建Simulink模型：在Simulink環境中，使用豐富的庫（如Simulink基礎庫、DSP System Toolbox、Control System Toolbox等）搭建系統模型。模型應清晰地分為被控對象（Plant Model）和控制器算法（Controller Algorithm）兩部分。
• 模型參數化與配置：使用MATLAB工作區變量來定義模型中的參數（如增益、采樣時間），方便統一管理和修改。正確設置求解器（Solver）、仿真步長和仿真時長。
• 仿真驗證：在純軟件環境下運行模型，輸入測試用例或激勵信號，觀察系統輸出。通過Scope、Display等模塊或將數據記錄到工作區進行后處理，驗證算法邏輯是否正確，是否滿足初步的性能要求。這一步可以及早發現設計缺陷。

第三步：模型細化與面向嵌入式實現

為了使模型能夠生成高效、可靠的嵌入式代碼，需要對模型進行一系列優化和配置。

• 固定點數據類型的引入：嵌入式處理器通常不支持浮點運算或浮點運算成本高。使用Fixed-Point Designer工具，將模型中的浮點數據類型轉換為最優的定點數據類型。這個過程包括指定數據的字長、小數位長，并通過仿真分析量化誤差，在精度和效率間取得平衡。
• 子系統封裝與層次化：將功能模塊封裝成子系統，使模型結構清晰，便于管理和團隊協作。可以創建可配置的原子子系統。
• 配置代碼生成設置：通過Model Configuration Parameters進行關鍵設置：
• 求解器：選擇離散求解器（如discrete (no continuous states)）并設置與目標硬件一致的固定步長。

• 代碼生成目標：選擇ert.tlc（Embedded Coder）或grt.tlc（Generic Real-Time）作為系統目標文件。ERT目標專為生產級嵌入式代碼優化。

• 接口配置：定義模型入口函數（step函數）的規范，配置輸入/輸出端口的數據接口（如Inport/Outport模塊對應為函數參數）。

• 優化選項：啟用代碼優化功能，如移除冗余代碼、簡化條件表達式、生成可重入代碼等。

• 處理器在環測試（Processor-in-the-Loop, PIL）：在生成最終部署代碼前，可以將生成的代碼編譯后運行在目標處理器（或指令集仿真器）上，Simulink模型作為測試激勵和接收端，驗證生成代碼在目標硬件上運行的功能和時序正確性。

第四步：自動代碼生成與集成

這是MBD最具價值的環節之一。Simulink Embedded Coder可以根據精心配置的模型，直接生成高度優化、可讀的ANSI C/C++代碼。

• 生成代碼：點擊“Build”或“Ctrl+B”，Simulink將自動調用目標編譯器，完成代碼生成和編譯（生成.c， .h文件，甚至完整的工程文件如.ewp for IAR）。
• 代碼結構：生成的代碼通常包含：
• model.c/h：主模型算法代碼，包含初始化（initialize）、執行（step）和終止（terminate）函數。

• rtwtypes.h：標準數據類型定義。

• model_private.h：內部變量和函數聲明。

• 與手寫代碼集成：生成的算法代碼需要集成到更大的嵌入式軟件框架中。這通常涉及：
• 調用模型函數：在 main 函數或實時任務中，周期性地調用模型的 step 函數。

• 數據交換：將傳感器讀取的數據賦值給模型輸入端口對應的變量；將模型輸出端口對應的變量用于驅動執行器。

• 集成底層驅動：手寫的或由其他工具（如STM32CubeMX）生成的硬件外設驅動（ADC, PWM, UART等）需要與模型代碼對接。

第五步：硬件部署與測試驗證

將集成的完整軟件編譯、燒錄到目標嵌入式硬件中運行。

• 編譯與鏈接：使用目標硬件對應的交叉編譯工具鏈（如ARM GCC, IAR, Keil），將生成的模型代碼、手寫集成代碼、底層驅動庫和RTOS（如果使用）一起編譯鏈接，生成可執行鏡像。
• 硬件在環測試（Hardware-in-the-Loop, HIL）：這是最高級別的測試。將實際硬件控制器（運行著生成的嵌入式軟件）與Simulink中運行的被控對象模型（或更真實的實時仿真器）通過IO板卡連接，構成一個實時閉環測試系統。HIL測試可以在安全、低成本的環境下，對控制器進行極端工況和故障模式的全面測試。
• 現場測試與調試：最終進行現場調試?？梢岳?strong>Simulink External Mode功能，在不停止目標程序運行的情況下，實時地從上位機（運行Simulink）調整模型參數、觀測內部變量，極大地方便了調試和參數整定。

第六步：文檔生成與維護

MATLAB/Simulink環境支持自動生成設計文檔。

• 報告生成：利用Simulink Report Generator，可以自動創建包含模型框圖、模塊參數、仿真結果、代碼生成清單等內容的詳細設計文檔，保持文檔與設計同步。
• 版本管理：雖然Simulink模型是二進制文件，但可以通過將其導出為.slxp（打包文件）或使用專門的工具（如Simulink Projects與Git集成）進行版本控制。

###

使用MATLAB和Simulink進行嵌入式軟件開發，是一個以模型為中心的、迭代的V型開發流程。它貫穿了從需求、設計、仿真、實現到測試的全生命周期。其核心優勢在于：早期驗證（通過仿真）、設計一致性（模型是唯一信源）、自動化（代碼生成）和強大的測試能力（PIL/HIL）。掌握這一流程，能夠幫助工程師和團隊更加高效、可靠地開發出復雜的嵌入式軟件系統。
